Vacuum Insulated Tubing

Matag alisngaw-injection o geothermal nga proyekto mogasto ug dako nga salapi sa paghimo sa gasolina ngadto sa taas nga-kalidad nga alisngaw sa ibabaw. Sa usa ka naandan nga tubing string, usa ka dako nga bahin sa enerhiya ang nawala sa pagpaubos: ang kalidad sa alisngaw mikunhod, ang lana magpabilin nga lapot, ang talo ug ang timbangan motubo, ang casing moinit ug, sa permafrost, ang yuta sa palibot sa atabay mahimong magsugod sa pagtunaw. Sa diha nga ang mga operator makaabot niini nga punto, ang pangutana dili na "dugang alisngaw?" apan "unsaon nato mapadayon ang kainit kung diin kini hinungdanon?"

Mga Octal Pipeinsulated tubing, nailhan usab ngavacuum insulated tubing (VIT), gidisenyo alang gayud niini nga mga atabay. Ang matag sumpay usa ka dobleng-pader nga asembliya nga adunay sulod nga tubo sa produksiyon ug usa ka tubo sa gawas nga tigdala. Ang annulus napuno sa taas nga -performance insulation ug gibakwit ngadto sa taas nga vacuum, nga adunay reflective layer ug getter aron babagan ang conduction, convection ug radiation sa samang higayon. Kung itandi sa hubo nga tubing, ang among VIT string naghatod ug mas taas nga kalidad sa alisngaw sa ilawom sa -hole, mas ubos nga temperatura sa annulus ug mas gamay nga pagkawala sa init kada metro.

Gitukod sa API 5CT tubing grades sama sa N80, L80 ug P110 nga adunay BTC o premium gas-hugot nga koneksyon, Octalpre-insulated tubingmahimong ipadagan gamit ang standard OCTG handling equipment, apan naghatag kanimo sa thermal performance nga gikinahanglan alang sa bug-at nga-oil steam injection, offshore heavy-oil developments, permafrost wells ug high-enthalpy geothermal nga mga proyekto.

Ang octal insulated tubing gitukod isip adoble-bungbong concentric pipe string. Ang matag joint naglangkob sa usa ka mas gamaysulod nga tubonga nagdala sa mga pluwido sa atabay ug mas dakogawas nga tubonga nanalipod sa asembliya. Ang duha ka mga tubo nga welded sa tingub sa duha ka tumoy, sa paghimo sa usa ka silyadoannular insulation nga lunatali kanila. Ang mga lutahan konektado sa atabay sa API BTC o mga premium nga sinulud nga mga coupling, mao nga ang kompleto nga hilo nagdagan sama sa standard tubing.

Ang thermal nga disenyo gibase sa pagputol sa tanantulo ka batakang kainit-mga mekanismo sa pagbalhin – conduction, convection ug radiation – sa annulus:

• Aluminum foil alang sa radiation blocking

Ang reflective aluminum foil giputos sa annulus aron mapakita ang infrared radiation balik sa init nga inner tube. Kini makapakunhod pag-ayo sa masanag nga pagkawala sa kainit sa taas nga temperatura sa alisngaw.

• Insulasyon nga materyal alang sa pagkontrol sa conduction

Ang luna tali sa sulod ug gawas nga tubo napuno sa ubos nga-conductivity insulation (sama sa perlite powder o ultra-fine glass wool). Kini nagdugang sa thermal nga pagsukol sa annulus ug naglimite sa conductive heat flow.

• Pag-vacuum ug mga getter aron sumpuon ang convection

Human sa asembliya, ang annulus ibakwit ngadto sa taas nga vacuum ug gisangkapan sa mga getter nga padayon nga mosuhop sa mga nahabilin nga gas. Sa hapit wala nay gas nga nahabilin aron molihok, ang convective heat transfer sa annulus epektibo nga giwagtang.

• Pre-pagtambal sa sulod nga tubo para sa kaluwasan

Ang sulod nga tubo gihatagan og kontroladong pre-stress sa dili pa ang katapusang welding, aron ang thermal expansion ug contraction atol sa welding ug field operation dili makamugna ug makadaot nga residual stresses. Makatabang kini nga magpabilin nga luwas ang weld zone ug ang tibuuk nga hiniusa sa daghang mga siklo sa pagpainit ug pagpabugnaw.

Pinaagi sa paghiusa niining dobleng-tubong istruktura sapanalipod sa radyasyon, solidong insulasyon, taas nga vacuum ug sulod-tube pre-stress, Ang Octal insulated tubing makapamenos sa pagkawala sa kainit ubay sa wellbore samtang naglihok gihapon sa mekanikal nga paagi sama sa usa ka pamilyar nga OCTG tubing string.

Ang usa ka hinungdanon nga punto sa inhenyero mao nga ang pasundayag sa thermal dili matino sa materyal nga insulasyon lamang. Sa field service, ang pagkawala sa kainit kusog nga naapektuhan sa annulus stability, end-weld integrity ug joint-area thermal control human sa balikbalik nga temperatura nga pagbisikleta. Mao nga ang pre-stressed insulated tubing ilabinang may kalabutan sa cyclic steam service kay sa steady-temperatura nga serbisyo.

Mas tin-aw nga masabtan ang pamilya sa produkto pinaagi sa lima ka direkta nga-direksyon sa paggamit: bug-at-pagbawi sa init sa lana, pagpugong sa pagtunaw sa permafrost sa mga natad sa lana ug gas, anti-wax wellbores, geothermal heating ug power generation, ug hot{3}}mga atabay. Kini makatabang sa pagpakita nga ang range dili limitado sa steam injection lamang; mahimo usab kini nga pilion sumala sa kainit-pagpreserbar nga katungdanan sa init-tubig ug geothermal nga serbisyo.

Hot{0}}mga atabay

Para sa pag-uswag sa init-tuburan, ang bili sa insulated tubing o insulation pipe dili lang aron makunhuran ang pagkawala sa kainit, apan aron usab magpabilin ang mas mapuslanong kainit nga anaa gikan sa giladmon ngadto sa outlet. Sa ingon nga mga proyekto, ang mas taas nga temperatura sa outlet ug mas lig-on nga pagpreserbar sa kainit makapauswag sa komersyal nga kantidad sa atabay ug makunhuran ang pagkawala sa temperatura sa panahon sa paghatud.

Aron mapasayon ​​ang pag-screen sa modelo, ang impormasyon sa gidak-on niini nga seksyon gihan-ay sa bulag nga mga grupo sa lamesa. Ang unang lamesa naglangkob sa standard nga vacuum insulated tubing size family nga kasagarang gigamit para sa steam injection, bug-at-pagprodyus sa lana ug uban pang oilfield thermal service. Ang ikaduhang grupo sa lamesa nagdugang sa prestressed insulated tubing nga mga gidak-on ug insulation grades alang sa cyclic thermal duty. Ang ikatulo nga lamesa nagpakita sa kasagarang Octal insulation pipe nga mga modelo nga gigamit nga mas direkta sa geothermal heat-exchange ug hot-spring heat-preservation service. Ang pagpabilin niining gidak-on nga mga pamilya nga bulag makapasayon ​​sa pagrepaso sa RFQ ug makatabang sa pag-ila sa naandan nga oilfield thermal strings gikan sa geothermal insulation-pipe configurations.

Ang Octal vacuum insulated tubing anaa sa mosunod nga representante sa gidak-on nga pamilya para sa oilfield ug steam-mga aplikasyon sa serbisyo.

Para sa mga proyekto nga adunay balik-balik nga thermal cycling, usa ka prestressed insulated tubing size nga pamilya uban sa insulation-grade classification anaa usab. Kini nga mga bili labing maayo nga gipakita ubos sa standard VIT table isip usa ka dugang nga reperensiya alang sa thermal-pagpili sa serbisyo, ilabi na kung diin ang mga pumapalit kinahanglan nga itandi ang gidak-on, sobre sa koneksyon, gibug-aton sa yunit ug performance sa insulasyon sa samang lakang sa pagsusi.

Para sa geothermal heating, geothermal power generation ug hot-spring wells, ang product family dugang nga naglakip sa usa ka lahi nga Octal insulation pipe model family. Ang pagpakita niini nga mga modelo sa usa ka independyenteng lamesa makapahimo sa geothermal ug init nga-tubig nga aplikasyon nga mas sayon ​​itandi nga walay pagsagol niini sa alisngaw-mga gidak-on sa tubing sa serbisyo, ug naghatag sa mga pumapalit og mas klarong punto sa pagsugod alang sa kainit-pagpreserbar sa channel nga disenyo ug pagpili sa modelo.

Aron mas sayon ​​ang pagpili sa engineering, ang Octal insulated tubing gitanyag sa ubay-ubaythermal nga mga grado:

• Grade B– λ ≈ 0.06–0.04 W/(m·℃)
• Grade C– λ ≈ 0.04–0.02 W/(m·℃)
• Grade D– λ ≈ 0.02–0.006 W/(m·℃degree )
• Grade E– λ ≈ 0.006–0.002 W/(m·℃)

Kon mas taas ang grado, mas ubos ang pagkawala sa kainit kada metro ug mas maayo angubos nga -kalidad nga alisngawalang sa gihatag nga kondisyon sa nawong. Mahimong modelo sa among team sa engineering ang pagkawala sa kainit kumpara sa giladmon aron makita nimo ang kalainan tali sa ordinaryong tubing, sukarananpre-insulated tubingug taas nga-grado nga Octal VIT sa imong piho nga profile sa atabay.

Alang sa praktikal nga pagpili, ang grado sa kainit kinahanglan basahon kauban ang katungdanan sa serbisyo. Sa steam-injection ug bug-at nga-proyekto sa lana, ang ubos nga thermal conductivity nagpasabot ug mas taas nga kalidad sa alisngaw sa giladmon sa reservoir ug dili kaayo gusto nga pagbalhin sa init ngadto sa annulus. Sa geothermal ug init nga -proyekto sa tubod, ang ubos nga thermal conductivity nagpasabut nga mas taas nga temperatura sa outlet ug mas magamit nga init sa ibabaw. Mao nga ang grado sa insulasyon kinahanglan nga ihigot sa balanse sa enerhiya sa proyekto, dili isipon nga usa ka nahilit nga numero sa katalogo.

Para sa mga pumapalit sa insulated tubing, ang importanteng mga pangutana dili lang "unsay mga gidak-on ang naa nimo?", apan:

• Unsa ka dako ang pagkawala sa init nga akong matipigan sa akong atabay?
• Na-optimize ba ang disenyo para sa lawom nga-tubig, pag-injection sa alisngaw o mga kondisyon sa baybayon?
• Makita ba nako ang k-value ug profile sa temperatura sa dili pa ako mag-order?

Aron matubag kini, ang Octal treatsinsulated tubingisip usa ka engineered system, dili usa ka-type-nahaum-sa tanan nga produkto.

Sa praktikal nga disenyo nga trabaho, ang insulated tubing gipili pinaagi sa katuyoan sa serbisyo, katungdanan sa kainit ug maayo nga kondisyon, dili sa OD lamang. Ang pagrepaso kasagarang magsugod sa target sa pag-operate: pagpreserbar sa kalidad sa alisngaw ngadto sa giladmon sa reservoir sa CSS o SAGD nga mga atabay, paglimite sa pagtagas sa kainit ngadto sa annulus sa lawom nga-produksyon sa tubig, pagpamenos sa pag-us-os sa temperatura sa wax-prone onshore wells, pagpanalipod sa frozen formation sa permafrost nga mga dapit, o pagpreserbar sa magamit nga kainit- ug init nga tubig. Gikan didto, ang tubing string gihubit pinaagi sa insulation grade, annulus vacuum target, suporta nga layout, koneksyon sa thermal control ug serbisyo-kinahanglanon sa kinabuhi ubos sa balikbalik nga thermal cycling.

Kini nga pamaagi naghatag sa mga pumapalit og mas magamit nga basehan alang sa pagtandi sa yugto sa proyekto. Imbis nga itandi ang tubing pinaagi lang sa gidak-on ug tipo sa hilo, ang pagpili mahimong masusi batok sa gipaabot nga pagkawala sa kainit, ubos nga -butas o temperatura sa outlet, annulus nga temperatura, atabay-kaangayan sa giladmon ug kon ang pagtukod gituyo alang sa steam injection, lawom nga-kasegurohan sa pag-agos sa tubig, onshore thermal duty o geothermal heat-mga agianan sa pagpreserbar. Mao usab kana ang lohika sa mga seksyon sa ubos: pag-configure una, dayon ang pagkontrol sa init-pagbalhin sa annulus, dayon ang k-pagmodelo sa bili ug temperatura, ug sa kataposan ang kinabuhi sa serbisyo ug gitas-on.

1. Ang mga pag-configure gipahiangay sa mga kondisyon sa uma
Imbis sa usa ka konstruksyon, ang Octal nagtanyag daghang mga pagsulud sa insulasyon nga gitukod sa parehas nga seamless sa sulod / gawas nga konsepto sa tubo. Para sa lawom nga-produksyon sa tubig nagtutok kami sa taas nga-kalig-on ug ubos kaayo nga k-mga bili aron makontrol ang temperatura sa annulus ug risgo sa hydrate; para sa mga proyekto sa singaw (CSS / SAGD) among gipasiugda ang taas nga-temperatura nga kapabilidad ug pagsukol sa thermal cycling; para sa onshore wells ug permafrost protection atong gibalanse ang insulation strength sa gasto ug mekanikal nga mga karga. Ang matag configuration gihubit pinaagi sa iyang insulation grade, vacuum level ug internal support layout, aron imong maparehas ang VIT string sa imong field kaysa ipahiangay ang field sa tubing.

2. Pagkontrol sa convection, conduction ug radiation sa annulus
Ang among mga disenyo naghiusa sa tulo ka mga mekanismo aron makunhuran ang pagbalhin sa kainit tali sa sulod ug gawas nga tubo:

• Pagkontrol sa kombeksyon– ang annulus gipabakwit ngadto sa usa ka gitakda nga lebel sa vacuum, o napuno sa inert gas kon angay, mao nga adunay gamay nga pluwido nga nahibilin aron sa pagdala sa kainit pinaagi sa convection. Ang mga getters sa annulus makatabang sa pagpadayon niini nga kondisyon sa kinabuhi sa atabay.
• Pagkontrol sa konduksyon– mabinantayon nga gilay-on nga mga suporta magpabilin sa sulod ug sa gawas nga mga tubo nga nahiangay samtang gipamubu ang lugar nga kontak sa metal, gipadayon ang gintang sa insulasyon bisan sa ilawom sa karga ug pagbag-o sa temperatura.
• Pagkontrol sa radyasyon– multi-layer insulation nga adunay reflective ug non{1}}conductive layers (susama sa prinsipyo sa MLI system) makapamenos sa sinaw nga pagbalhin sa kainit sa taas nga temperatura sa singaw.

Kung gikinahanglan, ang dugang nga insulasyon gipadapat sa palibot sahiniusang dapitaron ang mga koneksyon dili mahimong "hot spots" sa hilo.

3. k-pagbuhat base sa bili ug pagmodelo sa thermal
Ang thermal performance gipahayag isip ak-bili(pagkawala sa kainit sa BTU/hr·ft·℃F o W/m·℃). Ang octal insulated tubing anaa sa daghang k-value bands, gikan sa lawom nga-tubig nga lebel nga gidisenyo para sa ubos kaayo nga init nga pagtulo, ngadto sa mas taas-k apan mas ekonomikanhon nga mga grado para sa kasarangang-temperatura sa baybayon nga serbisyo.

Alang sa trabaho sa proyekto, ang among team sa engineering mahimong:

• kuwentaha ang k-mga bili para sa pinili nga insulated tubing configuration,
• dagantemperatura-kumpara-mga profile sa giladmonalang sa imong piho nga geometry sa atabay, ug
• itandi ang mga senaryo sama sa "conventional tubing vs insulated tubing" o "mid-grade vs high-grade VIT".

Naghatag kini kanimo og klaro nga pagtan-aw sa ubos nga -kalidad nga singaw sa lungag, temperatura sa casing/annulus ug temperatura sa ibabaw nga outletkaniadtomopasalig ka sa usa ka disenyo sa hilo.

Usa ka gipasimple nga talaan sa pagtandi sa ubos nagpakita kung unsa ka ubos ang thermal conductivity nalambigit sa mas taas nga kainit-gahum sa pagkuha ubos sa lain-laing ubos nga-kondisyon sa temperatura sa lungag.

Ang parehas nga lohika sa inhenyeriya nagsangkad usab sa geothermal ug init nga-mga aplikasyon sa tubig. Tulo ka downhole thermal-konsepto sa channel ang gihubit isip Scheme A, B ug C. Ang Scheme A nagrepresentar sa wellbore nga walay epektibong insulated treatment, diin mas daghang init ang masuhop ug mawala sa init-storage section. Ang Scheme B nag-apply sa insulasyon sa bahin sa seksyon aron mapauswag ang kahusayan sa paggamit sa geothermal. Ang Scheme C nagtukod ug mas kompleto nga downhole heat-preservation channel aron ang geothermal utilization mahimong maduso pa, ilabina sa mas taas nga-heat wells. Importante kini tungod kay gisumpay niini ang pagpili sa tubo ngadto sa kainit sa sistema-pagpreserbar nga performance kaysa sa gidak-on sa tubo nga nag-inusara.

Ang laing agianan sa aplikasyon mao ang coaxial heat-exchange route gamit ang casing ug center-pipe arrangements, diin ang insulation pipe gigamit sa pagpreserbar sa mas mapuslanong geothermal energy ubay sa wellbore. Para sa geothermal heating ug power-generation projects, ang pagpili kasagarang gipatuyok sa outlet temperature, circulation rate, single-well heat extraction ug annual heat output, dili lang OD ug thread type.

Usa ka representante nga PERT II nga kaso ang gilista sa ubos aron ipakita kung giunsa pagtimbang-timbang ang temperatura sa outlet ug usa ka-maayong gahum ubos sa usa ka gitakda nga kahimtang sa pag-operate sa geothermal.

Ang kasagarang geothermal configurations naglakip sa usa ka 273.05 × 11.43 mm casing nga adunay 178 × 135 / 194 / 154 mm nga katumbas sa insulated channel nga mga dimensyon alang sa mga 4000–4500 m wells ug mga 3750–4500 kW nga output, usa ka 244.03 × 10 singsing. 154 mm nga kahikayan sa klase alang sa mga 3100 m nga atabay ug gibana-bana nga 1250–1500 kW, usa ka 219.1 × 10.16 mm nga casing nga adunay 140 × 100 / 154 mm nga klase nga kahikayan alang sa mga 3000 m nga atabay ug halos 1000–1210 kW nga adunay 1000–1250 kW. 81 / 127 mm nga kahikayan sa klase alang sa mga 2500–3000 m nga atabay ug halos 750–1000 kW, ug usa ka 139.7 × 7.72 mm nga casing nga adunay 89 × 62 / 99 mm nga klase nga kahikayan alang sa mga 2500–3000 m atabay ug halos 400–600 kW.

Para sa mas sayon ​​nga pagpares sa proyekto, ang geothermal nga ruta gi-grupo pa ngadto sa H2000, H3000 ug H4000 series. Sa praktikal nga mga termino, kini nagrepresentar sa mas lawom ug mas taas nga -output nga geothermal nga mga solusyon, nagtabang sa mga pumapalit sa pagpahiangay sa maayo nga giladmon ug init-target sa pagkuha sa hustong insulasyon-nga ruta sa tubo.

Ang direkta nga pagtandi sa performance makatabang usab sa pagpatin-aw kung asa ang insulasyon-nga ruta sa tubo makadugang og bili batok sa PERT II. Ang thermal conductivity sa PERT II maoy mga 0.42 W/(m·K), kumpara sa ubos sa 0.02 W/(m·K) para sa Octal insulation pipe. Sa usa ka 70℃downhole-temperatura nga pagtandi, ang kainit-gahum sa pagkuha mga 375 kW alang sa PERT II ug mga 650 kW alang sa Octal insulation pipe, usa ka pagtaas sa mga 275 kW, o halos 73%. Sa laing pagtandi alang sa 2500 m nga atabay nga adunay mga 60℃ubos sa -hole temperature, 30 m³/h flow rate ug 20℃return-kondisyon sa tubig, ang PERT II moabot ug mga 26℃outlet temperature ug 210 kW single-well power, samtang ang Octal insulation pipe moabot ug mga 453}degree ug{18} kainit-gahum sa pagkuha sa mga 243 kW, o halos 116%.

Ang lamesa sa pagtandi sa ubos nagsumaryo sa parehas nga sukaranan sa pagsulay ug ang kalainan sa pasundayag tali sa PERT II ug Octal insulation pipe.

4. Gidisenyo nga kinabuhi sa serbisyo ug mga kapilian sa gitas-on
Ang octal insulated tubing gihimo saRange 2 ug Range 3 ang gitas-onnga adunay kinabuhi sa disenyo nga nahiuyon sa taas nga-madalum nga-tubig, steam-injection o geothermal nga serbisyo. Ang integridad sa vacuum, performance sa insulasyon ug mga welds ang tanan kwalipikado nga makasugakod sa daghang tuig sa thermal cycling, busa ang k-value nga imong makita sa design model mao ang k-value nga imong mapaabot sa field.

Ang Octal insulated tubing gitukod sa pamilyar nga API 5CT tubing grades:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 ug uban pang taas nga-mga grado sa kusog para sa mga atabay sa HPHT
• Standard nga koneksyon mao angAPI BTC, ug makasuplay usab kami:
• gas-hugot nga espesyal nga mga koneksyon (eg metal-ngadto sa-metal premium nga mga hilo nga susama sa performance sa high-end gas-well tubing).
• integral ug semi{0}}flush nga mga opsyon alang sa clearance-kritikal nga mga liner.
• pagpares sa insulated pup joints, crossovers ug accessories.

Kini nagpasabot nga imong makuha ang thermal nga mga bentaha savacuum insulated tubing, apan ang imong rig crew nagpadagan gihapon niini uban ang pamilyar nga mga gawi sa pagdumala sa OCTG.

Ang data sa lebel sa representante nga koneksyon-makatabang sa mga pumapalit sa pag-screen sa mga produkto sa kandidato sa dili pa ang RFQ finalization. Ang kasagarang insulasyon-mga modelo sa tubo naglakip sa:

· 140 × 100- 5-1/2" BTC, koneksyon OD mahitungod sa154 mm, yunit gibug-aton mahitungod sa31 kg/m, reperensiya gitas-on mahitungod sa1429 cm, gawas nga-klase sa tuboN80 139.7 × 6, gawas nga-pipe pressure kusog mahitungod saLabaw sa o katumbas sa 23 MPa, sulod nga-klase sa tuboN80 108 × 4, sulod-pipe pressure kalig-on mahitungod sa Labaw sa o katumbas sa36 MPa, thermal conductivity sa 100℃nga katungdananλ < 0.02 W/(m·K)

· 189 × 62 - 3-1/2" NU, koneksyon OD mahitungod sa108 mm, yunit gibug-aton mahitungod sa15.2 kg/m, reperensiya gitas-on mahitungod sa39 ft, gawas nga tuboN80 89 × 4,panggawas nga-pipe pressure kusog saLabaw sa o katumbas sa 25.8 MPa, sulod nga tuboJ55 70 × 4, sulod nga-pipe pressure kusog saLabaw sa o katumbas sa 38 MPa, thermal conductivity sa 100℃nga katungdananλ < 0.02 W/(m·K)

· 1219 × 182- 8-5/8" SC, koneksyon OD mahitungod sa233 mm, yunit gibug-aton mahitungod sa65.7 kg/m, reperensiya gitas-on mahitungod sa70 ft,gawas nga tubo 20# 219 × 7, gawas nga-pipe pressure kusog mahitungod saLabaw sa o katumbas sa 9 MPa, sulod nga tubo20# 196 × 6, sulod nga-pipe pressure kusog saLabaw sa o katumbas sa 13 MPa, thermal conductivity sa 100℃nga katungdananλ < 0.02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, koneksyon OD mahitungod sa127 mm,yunit gibug-aton mahitungod sa22.6 kg/m,reference gitas-on mahitungod sa96 ft, gawas nga tuboN80 114 × 5,panggawas nga-pipe pressure kusog saLabaw sa o katumbas sa 24.3 MPa, sulod nga tuboN80 89 × 4, sulod nga-pipe pressure kusog saLabaw sa o katumbas sa 43 MPa, thermal conductivity sa 100℃nga katungdananλ < 0.02 W/(m·K)

Importante kini nga mga detalye tungod kay ang insulated-pipe procurement panagsa ra magdesisyon pinaagi sa thermal performance nga nag-inusara. Ang tipo sa koneksyon ug pagkabit nga OD makaapekto sa running clearance, pagkaangay sa naa na nga istruktura sa atabay ug ang pagkapraktikal sa pag-instalar sa uma. Ang pagdugang niini nga modelo-mga detalye sa lebel sa panid naghimo sa diskusyon nga mas mapuslanon alang sa pagrepaso sa engineering ug pagtandi sa pagpalit.

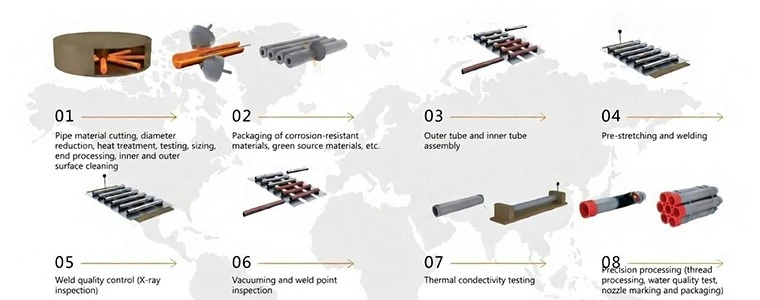

Ang among insulated tubing manufacturing nga ruta gidisenyo sa palibot sa pagkakasaligan sa vacuum annulus ingon man sa mekanikal nga pasundayag:

1. Seamless nga pag-andam sa tubo– gawas ug sulod nga mga tubo gihimo gikan sa init nga-giligid nga walay tinahian nga tubo, giputol sa gitas-on, gipainit-gitratar ug 100 % NDT-gisusi. Ang mga nawong gipusil-aron masiguro ang maayong pagkadugtong ug kalimpyo.
2. Asembliya sa insulasyon– ang sulod nga tubo giputos o giputos sa perlite / bildo nga balhibo sa karnero, reflective foil ug mga spacer sumala sa pinili nga thermal grade, dayon isulod sa gawas nga tubo.
3. Pre-pag-inat ug welding– kontroladong pre-pag-inat kay gipadapat sa sulod nga tubo, dayon ang duha ka tumoy kay welded para masirad-an ang annulus samtang magpabilin ang alignment.
4. Pagproseso sa vacuum- ang annulus gibakwit sa gitakda nga lebel sa vacuum; Ang mga getter gi-aktibo aron mapadayon ang ubos nga presyur sa kinabuhi sa pisi.

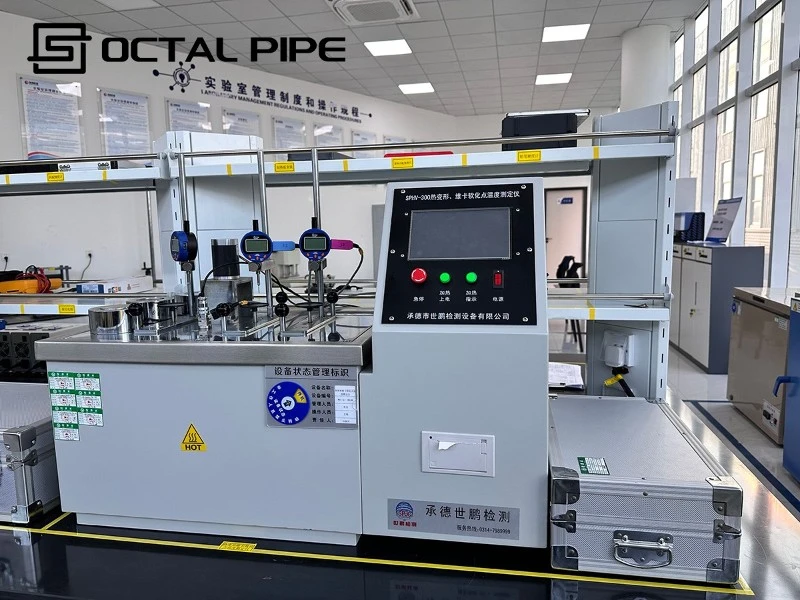

5. Mga pagsulay sa integridad sa leak ug vacuum– ang mga welds ug vacuum port gisulayan (NDT ug leak tests) aron makumpirma ang annulus tightness.
6. Pagsulay sa thermal conductivity– sample joints gikan sa matag batch moagi sa λ testing aron mapamatud-an ang insulation grade.
7. Pag-thread ug pagtapos– Ang mga koneksyon kay machined, gisukod sa API 5B o premium nga mga drowing, ang mga hilo gi-phosphate ug giprotektahan, ug ang mga lutahan gimarkahan ug giputos alang sa transportasyon.

8.Ang kompleto nga kutay sa mga pagsulay- mekanikal, NDT, vacuum, thermal ug thread inspeksyon - gihigot sanumero sa kainit ug numero sa hiniusa, ug gidokumento sa EN 10204 3.1 / 3.2 nga mga pakete para sa pag-apruba sa proyekto.

Ang ruta sa produksiyon mahimong mahulagway nga mas klaro isip pipe-pagtapos sa pag-andam ug pagsamok, pagtambal sa init, pag-inspeksyon, pirmi-gitas-on nga pagputol ug paglimpyo sa sulod/gawas sa ibabaw; pagputos sa aluminum foil ug insulation materials; asembliya sa gawas ug sa sulod nga mga tubo; pre-pag-inat ug welding; vacuum extraction uban ang leak checking ug X{3}}ray inspection; annulus-pagpalig-on sa vacuum; thermal{5}}pagsulay sa conductivity; ug katapusang mga operasyon sama sa threading, hydrotest ug export packing. Kini nga dugang nga paghulagway sa proseso angay nga idugang tungod kay kini naghatag sa mga pumapalit og mas klaro nga agianan sa pagdawat gikan sa hilaw nga tubo ngadto sa nahuman nga insulated joint.

Gikan sa punto sa pagpamalit, ang isyu sa komersyo dili lamang kung ang produkto nagsugod sa gamay nga pagkawala sa kainit, apan kung ang annulus nagpabilin nga selyado, kung ang weld area magpabilin nga lig-on pagkahuman sa thermal cycling ug kung ang nahuman nga mga lutahan mahimong buhian nga adunay balik-balik nga threading ug masubay nga mga rekord sa inspeksyon. Mao kini ang hinungdan ngano nga ang QA nga seksyon kinahanglan magpabilin nga nahigot sa thermal test, vacuum integrity, NDT, inspeksyon sa koneksyon ug dokumentasyon nga magkauban imbes nga isipon kini nga lahi nga mga pag-angkon.

Daghang mga resulta sa pagpangita alang sainsulated tubingtinuod nga nagtumong sa ibabaw nga mga produkto sama sapre insulated nga PEX tubingpara sa distrito-mga loop sa pagpainit,pre insulated copper tubingalang sa HVAC,insulated kainit shrink tubingpara sa mga kable sa kuryente, o mga butang nga branded sama sadekron insulated tubinggigamit sa industriyal nga instrumento. Kini nga mga produkto mapuslanon sa ilang mga uma, apan silawala gidesinyo para sa down-hole 350–400℃nga serbisyo, taas nga collapse load o API 5CT nga mga kinahanglanon.

Ang Octal naghatag ug lahi nga kategorya:steel vacuum insulated tubing alang sa lana, gas ug geothermal atabay. Ang among produkto:

• naggamit sa API 5CT-grade steel tubes kay sa plastik o tumbaga.
• gi-engineered sa pagdala sa alisngaw ug nagpatunghag mga pluwido ubos sa taas nga presyur sa giladmon.
• nag-uban sa OCTG casing strings, wellhead equipment ug down{0}}hole tools.
• ug moagi sa samang lebel sa OCTG testing sama sa production tubing, sa ibabaw sa vacuum ug thermal tests.

Busa kung gikinahanglan ang imong proyektopre insulated nga PEX tubingopre insulated copper tubingalang sa mga linya sa nawong, kini lahi nga mga produkto; kung kinahanglan nimo ang insulated steel tubing nga mabuhi sa atabay mismo,Octal vacuum insulated tubingmao ang angay nga solusyon.

Ang Octal nagsuplay ug lain nga kategorya: steel vacuum insulated tubing ug insulation pipe para sa lana, gas, geothermal ug init nga{0}}tubig nga mga atabay. Gitukod ang produkto sa steel tubulars kay sa plastik o tumbaga, gidesinyo sa pagdala sa alisngaw o init nga pluwido ubos sa maayo nga kondisyon, gihiusa sa OCTG strings ug downhole equipment, ug moagi sa mekanikal, thermal, vacuum ug koneksyon-nga may kalabotan sa pagkontrol sa kalidad.

Usa pa ka kalainan mao nga kini nga pamilya sa produkto dili lang sabton ingon nga steam-injection tubing para sa mga atabay sa lana. Naglakip usab kini og insulasyon-nga ruta sa tubo para sa geothermal heating, geothermal power generation ug hot-spring wells, diin ang bili gisukod pinaagi sa mas taas nga outlet temperature, mas maayo nga pagpreserbar sa kainit ug mas lig-on nga single-well heat-extraction efficiency.

Kontaka karon

FAQ





FAQ 1 – Kanus-a nako gamiton ang insulated tubing imbes nga regular nga tubing?

Paggamitvacuum insulated tubingsa steam injection (CSS / SAGD), lawom nga-tubig bug-at-lana, geothermal ug permafrost nga mga atabay, o diin ang wax, hydrates o taas nga annulus nga temperatura maoy problema. Gipamenos niini ang paggamit sa sugnod, nanalipod sa casing ug nagtabang sa pagpadayon sa pag-agay sa produksiyon.

FAQ 2 - Unsa nga mga gidak-on ug grado ang magamit alang sa insulated tubing?

Kami nag-supplyinsulated tubingbase sa API 5CT tubing gikan sa2-7/8 "× 1.9" ngadto sa 7"×5-1/2", sa mga grado sama sa N80, L80 nga serye ug Q125, nga adunay BTC o premium nga gas-hugot nga koneksyon, R2/R3 nga gitas-on ug tugbang sa insulated pup joints.

FAQ 3 – Unsa nga temperatura ug k-mga bili ang makaya sa Octal insulated tubing?

Ang Octal Pipe VIT gidisenyo alang sa halos400 degreealisngaw o init nga tubig. Ang lain-laing mga grado sa insulasyon nagtanyag og ubos nga k{1}}bili ngadto sa palibot0.002–0.006 W/(m·℃), naghatag ug mas ubos nga wellbore heat loss kay sa naandan nga production tubing.

Mga Sertipikasyon



Sertipiko sa CE

Sertipiko sa ISO 9001

Sertipiko sa API Q1

Sertipiko sa ABS

Sertipiko sa AP-5L

Sertipiko sa API-5CT



Uri sa serbisyo:steam injection (CSS / SAGD), bug-at-produksyon sa lana, lawom-tubig, geothermal, permafrost nga mga atabay

Istruktura:concentric double-wall seamless steel pipe, evacuated annulus nga adunay multilayer insulation

Gidak-on sa gidak-on (gawas × sulod):

73 × 40 mm (2-7/8" × 1.9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Gitas-on:Range 2 (R2) ug Range 3 (R3), insulated pup joints anaa

Steel nga grado:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 ug uban pang mga grado sa API 5CT

Mga koneksyon:API BTC isip standard, opsyonal nga gas-hugot nga premium nga koneksyon

Thermal nga mga grado (k-bili):daghang lebel sa insulasyon, k paubos sa gibanabana nga. 0.002–0.006 W/(m·℃) depende sa grado

Max. operating temperatura:hangtod sa mga 400℃(nagsalig sa aplikasyon-)
