Name: CWC Anode Installation Manufacturers, Suppliers ug Factory - Made in China - OCTAL Pipe
Brand: OCTAL
SKU: 295714924

Katuyoan: Dugay nga-pagkontrol sa corrosion alang sa offshore, subsea, swamp & lubong nga pipelines
Mga Sumbanan: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Mga Uri sa Anode: Sakripisyo (Zn, Al, Mg alloys),ICCP (MMO, graphite, silicon{0}}iron)
Mga Pamaagi sa Pag-instalar: Gi-welded o gi-strapped direkta sa tubo, Gi-embed sa Concrete Weight Coating (CWC), Clamp o saddle mounted, Underwater installation sa divers/ROVs, Powered ICCP rod systems nga adunay rectifiers
Mga Bentaha sa Teknikal: Kinabuhi sa serbisyo: 20–40 ka tuig, Na-optimize ang kasamtangan nga pag-apod-apod, uniporme nga pagsakup sa CP, Luwas alang sa peligroso/offshore nga mga palibot, Napamatud-an nga pasundayag sa submarino ug swamp pipelines
Mga aplikasyon: Offshore pipelines, risers, J-tube, suba crossings, lubong pipelines

Ipadala ang Inquiry

Pasiuna sa Produkto

Kahulugan sa pag-install sa CWC Anode

Pag-instalar sa anodemao ang ang trabaho sa pagtaod sa mga sakripisyo nga anode sa usa ka pipeline-pinaagi sa pagwelding, pag-clamping/pag-strapping, o pag-embed niini sa layer sa CWC-aron ang mga anod mauna nga ma-corrode ug ang steel pipe magpabiling protektado isip kabahin sa cathodic protection (CP) system. Alang sa CWC coated pipe, naglakip usab kini sa pagkontrolposisyon sa anode, paagi sa pag-ayo, ug proteksyon sa cablebusa ang mga anod magpabilin nga epektibo sa elektrisidad nga dili madaot sa panahon sa pagdumala, paghigda, o pagwelding sa uma.
Duha ka punoan nga sistema ang gigamit:

Mga anod sa sakripisyo (Zn, Al, Mg):Yano, walay maintenance-, maayo alang sa mabaw nga tubig ug yuta.
Naka-impress sa Kasamtang Anodes (MMO, Si-iron):Gipaandar sa mga rectifier, adjustable, haum sa lawom nga tubig ug taas nga-distansya nga mga pipeline.

Ang Octal Pipe nagdesinyo ug nag-instalar sa mga sistema sa anode nga estrikto kada DNVGL-RP-F103, ISO 15589-2, ug NACE nga mga sumbanan, nga nagtanyag ug optimized nga gilay-on, pag-bonding, ug mga pamaagi sa pag-instalar (welded, clamped, o CWC embedded).

anodes embedded in CWC concrete weight coated pipeline installation detail ICCP impressed current cathodic protection anode system installation on pipeline

Mga Pamantayan sa Pag-install sa Anode ug Pagpili sa Uri sa Anode (Pagsunod sa CP)

Ang butang sa pag-instalar sa anode	Unsa ang gisakup niini	Kasagaran nga pagpili / nota	Mga sumbanan ug giya sa pakisayran
Pagsunod sa pag-instalar sa anode	Basihan sa pagdesinyo sa sistema sa CP alang sa mga submerged/underground pipelines; balangkas sa pagdawat alang sa pag-instalar ug pag-commissioning	Gigamit sa pag-align sa anode layout, attachment method, ug turnover documents para sa offshore/subsea/lubonged lines	DNVGL-RP-F103(submarino CP pinaagi sa galvanic anodes);DNV-RP-B401(subsea CP practice);ISO 15589-2(CP para sa petrolyo ug natural nga gas pipeline system);NACE SP0169 / SP0177(External corrosion control para sa underground/submerged piping)
Uri sa pag-install sa anode: Sakripisyo (galvanic)	Walay gahum sa gawas; anode materyal nga corrodes sa pagpanalipod sa tubo	Zinc / aluminyo / magnesiummga sinubong; komon alang sa mabaw nga tubig, kalamakan, ug mga kondisyon sa yuta diin gipalabi ang yano, giapod-apod nga proteksyon	Kasagaran nga gigamit ubos sa CP design base sa ibabaw (project spec nagpili sa materyal ug gilay-on)
Uri sa pag-install sa anode: ICCP	Gipaandar nga CP nga adunay adjustable nga output pinaagi sa mga rectifier	MMO / graphite / silicon-ironanodes; sagad gigamit para sa lawom nga tubig o taas nga-distansya nga mga pipeline diin mas taas ang panginahanglan ug kontrol karon	Kasagaran nga gigamit ubos sa CP design base sa ibabaw (proyekto spec naghubit sa gahum/kontrol ug monitoring kinahanglanon)

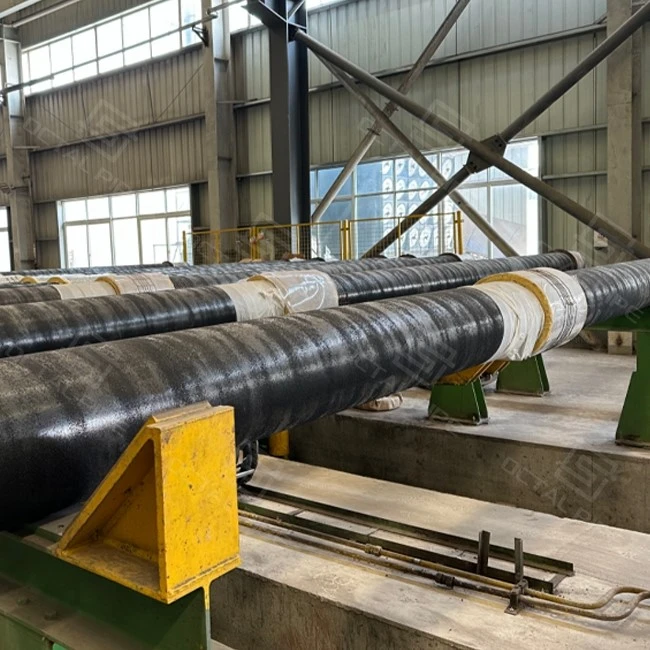

cWC Pipe Pamaagi sa Pag-instalar

Anode Installation octal

Sumala sa DNVGL-RP-F103, ang hustong pag-instalar sa mga anod importante alang sa pagsiguro sa uniporme nga kasamtangan nga pag-apod-apod ug taas nga-pagkaepektibo. Ang Octal Pipe nagtanyag daghang mga solusyon sa pag-install depende sa disenyo sa pipeline ug palibot:

1. Welded attachment (mga pad / pulseras)

Pagkontrol sa lokasyon:Ang mga anod gipahimutang aron malikayan ang mga lutahan sa uma, suporta, ug mga lugar nga makigsangka sa mga stinger, roller, o kontak sa tensioner.

Disiplina sa pag-ayo sa weld + coating:Ang mga lugar sa weld gihubit, dayon ang pag-ayo ug pag-sealed sa coating aron mapugngan ang "gamay nga paso, dako nga corrosion cell."

Proteksyon sa kable:Ang pag-ruta gisiguro ug giprotektahan aron dili kini makasapot panahon sa pagdumala ug pagpaubos.

2. Clamp/strap mounting (anode installation kit)

Pagklaro sa sakup sa kit:Ang kasagarang anode installation kit naglakip sa clamp/saddle body, strap/fasteners, insulation pads, continuity cable, ug sealing materials-aron ang kontraktor dili mag-improvise sa lugar.

Kalidad sa kontak:Gikontrolar ang angay nga mga ibabaw aron malikayan ang taas nga-pagkontak sa pagsukol nga makita apan mapakyas sa elektrisidad sa ulahi.

Anti-paghubas ug pagdumala sa transportasyon:Gipiho ang strapping aron kini makalahutay sa pagkarga sa trak, pag-alsa, ug pagbutang sa tensyon nga wala’y pagbalhin.

3. Gibutang sa CWC (alang sa gipanalipdan nga CP sa konkretong gibug-aton nga adunay sapaw nga tubo)

I-embed nga geometry:Ang recess/cover kay kontrolado para ang anode maprotektahan gikan sa impact ug drag samtang epektibo pa sa kuryente.

Paggawas sa kable ug pagsilyo:Ang mga cable exit point giprotektahan ug giselyohan aron dili kini mahimong mga snag point o agianan sa tubig.

Tapuson ang mga transisyon:Ang CWC/anode zone gi-coordinate sa welding cutbacks aron ang field joint coating mahimo nga limpyo nga ipatuman (kon espesipiko).

Pag-instalar sa ilawom sa tubig:

Para sa submarine pipelines, ang mga anode gi-install sa offshore sa mga divers o remotely operated vehicles (ROVs).

Ang mga espesyal nga clamp ug welding system gigamit aron magarantiya ang luwas ug tukma nga pagbutang.

Ang DNVGL-RP-F103 nagtino sa gilay-on ug mga pamaagi sa pagdugtong aron masiguro nga ang CP coverage.

Pag-instalar sa Powered Anode Rod (ICCP):

Ang anode rods (MMO, titanium-based) gibutang subay sa ruta sa pipeline.

Konektado sa transformer-rectifiers onshore o topside nga mga plataporma.

Naghatag og adjustable nga kasamtangan, haum alang sa deepwater pipelines nga adunay taas nga panginahanglan sa CP.

pamaagi sa pag-instalar sa anode

Gamita kini ingon ngapamaagi sa pag-instalar sa anodebaseline ug higpitan kini sa imong ITP kung gikinahanglan:

Pre{0}}pagkumpirma sa trabaho:Kumpirmaha ang coating system, CWC build-up (kon magamit), anode spacing plan, ug "no-go" zones duol sa field joints/supports.

Pagmarka ug pagpahaum{0}}:Markahan ang mga lokasyon kada drowing; i-verify ang clearance sa pagbutang sa mga ekipo ug mga punto sa pagdumala.
Kalakip:Pag-instalar pinaagi sa welded o clamp/strap nga pamaagi; luwas nga pag-ruta sa kable ug paghupay sa strain.
Pagsusi sa pagpadayon:Pagbuhat sa electrical continuity/resistance checks ug pagrekord sa mga resultakung gipiho sa PO/ITP.
Seal ug pag-ayo:Ayuhon/i-patch ang kadaot sa lokal nga coating, selyohan ang mga exit sa kable, ug{0}}susiha pag-usab ang mga lugar nga giayosa dihang gipiho.
Ingon nga-gitukod nga dokumentasyon:I-update ang mga anode ID/lokasyon ug mga rekord sa pagsulay para sa pagkomisyon ug pagmonitor sa CP sa umaabot.

Teknikal nga mga Bentaha

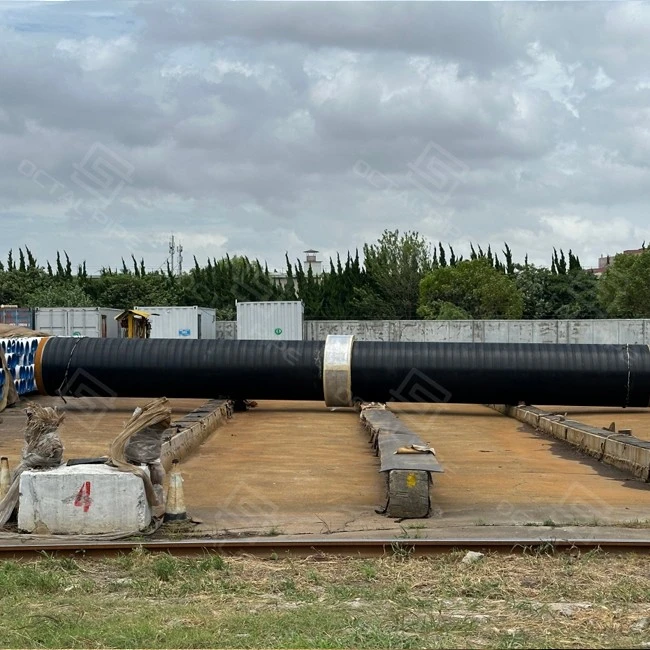

Anode Installation octal pipe

Ang mga solusyon sa pag-install sa anode sa Octal Pipe naghatud sa lig-on nga pagkontrol sa kaagnasan nga adunay daghang mga teknikal nga benepisyo:

Dugang nga Kinabuhi sa Serbisyo:

Ang disenyo sa DNVGL-RP-F103 nagsiguro sa hustong gibug-aton sa anode, gilay-on, ug kapasidad, nga makapahimo sa 20–40 ka tuig nga epektibong proteksyon sa cathodic.

Na-optimize nga Kasamtangang Pag-apod-apod:

Ang disenyo sa engineering nagsiguro sa uniporme nga polarisasyon sa ibabaw sa pipeline.

Gipugngan ang lokal nga underprotection o overprotection, nga ang duha mahimong hinungdan sa pagkadisbond sa coating.

Kaluwasan sa Delikado nga Kalibutan:

Ang mga sistema sa sakripisyo wala magkinahanglan og gahum, nga nagwagtang sa mga risgo sa spark sa mga flammable zone.

Ang mga sistema sa ICCP gidisenyo nga adunay awtomatik nga pag-monitor ug kasamtangan nga kontrol aron masiguro ang luwas nga operasyon.

Paghiusa sa mga Coating ug CWC:

Nagtrabaho dungan sa FBE, 3LPE, 3LPP, ug CWC coatings, nga naghatag kalig-on sa corrosion ug buoyancy.

Gisiguro ang integridad sa coating samtang gidugangan ang CP nga adunay redundancy.

Mapahiangay:

Sacrificial CP – Yano, ubos nga-pagmentinar, maayo alang sa mabaw/lubog nga palibot.

ICCP – Mapahiangay, angay alang sa lawom nga tubig ug taas nga-distansya nga mga linya sa eksport.

Napamatud-an nga Offshore Performance:

Gipadapat sa mga submarino nga pipeline, risers, ug J{0}}tube, nga nagtagbo sa DNV offshore design safety margin.

Pag-install sa Anode sa CWC Coated Pipe (Pagtangtang, Kadaot, ug Proteksyon sa Cable)

Sa usa kaCWC adunay sapaw nga linya sa tubo, anodepag-instalardili lamang mahitungod sa CP kasamtangan nga output. Ang praktikal nga risgo mao nga ang mga anode ug mga kable mahimongsnag/impact pointssa panahon sa pagbira-sa sulod, pag-alsa sa nataran, pagkontak sa roller, ug pagpadagan{1}}dayon ang proyekto mobayad alang sa pag-ayo ug-pagsusi. Kini nga seksyon nagtutok sa pag-instalar sa anode sa tubo sa paagi nga magpabiling epektibo sa elektrisidad ug matukod pinaagi sa CWC handling ug field welding.

Ang problema sa uma nga makita sa mga linya sa CWC	Ang kontrol sa pag-install sa anode nga gigamit sa CWC coated pipe	Unsa ang mahangyo sa pumapalit / file (kung gipiho)
Ang lawas sa anode naigo sa mga roller/stinger o nahimong snag point atol sa pagbira-sa/pagbutang	Ipasabot ang "walay-contact zones" ug gikinahanglang clearance sa mga tensioner/roller; pilia ang ruta sa attachment (welded / clamp / embedded) base sa pamaagi sa pagdumala	Layout drawing nga walay-go zones; pahayag sa pamaagi sa pagdugtong; ingon-gitukod nga listahan sa lokasyon sa anode
Ang kadaot sa kable gikan sa pagguyod, pag-alsa sa mga lambuyog, o tubo-ngadto sa-kontak sa tubo sa stacking	Ang pag-ruta sa kable nga adunay paghupay sa strain, giprotektahan nga mga pagdagan, ug mga selyado nga paggawas; likayi ang gibutyag nga mga loose loops	Detalye sa pag-ruta sa cable + pamaagi sa pag-seal; biswal nga checklist; pag-ayo/pag-usab-pagsulay log (kon aduna)
Konkreto nga edge spalling sa palibot sa attachment area human sa transportasyon	Kontrola ang mga ibabaw nga kontak, likayi ang pagkarga sa mga lingkoranan sa anode sa mahuyang nga mga kilid; ipiho ang mga punto sa pagdumala / mga lagda sa pag-stacking aron ang mga anode zone dili makaapekto	Pagdumala/pagputos sa mga nota; mga litrato sa nataran sa hangyo; kriterya sa pagdawat sa kadaot kung gipahayag sa PO/ITP
Ang kadaot sa coating sa welded pads / clamp contact point nagmugna sa lokal nga corrosion cells	Ipasabut ang pag-andam sa nawong ug mga lakang sa pag-ayo sa coating palibot sa mga lugar nga gilakip; pamatud-i ang giayo nga mga lugar (kung gikinahanglan)	Rekord sa pag-ayo sa coating; holiday test/re-check record (kung gipiho)
Nadiskubrehan ang pagkaputol sa elektrisidad nga ulahi (pagkahuman sa pagbutang o sa wala pa ang pag-commissioning)	Gikinahanglan ang pagpadayon/pagsukol nga mga pagsusi sa gikasabutan nga mga yugto ug pagkuha sa mga resulta	Rekord sa pagsulay sa pagpadayon/pagsukol: pamaagi + basehanan sa pagdawat + mga resulta (kung gipiho)

Anode Spacing & Layout Rules (Likayi ang Field Joint Conflicts)

Kadaghanan sa pag-instalar sa anode rework mahitabo tungod kay ang mga lagda sa gilay-on gisulat ingon nga "X metros nga tipikal" nga walay paghunahunafield joints, CWC cutbacks, ug lay equipment contact. Ang mga lagda sa ubos makatabang sa pagpadayon sa layout nga matukod sa CWC coated pipe samtang gipreserbar ang katuyoan sa disenyo sa CP.

Layout nga lagda	Ngano nga hinungdanon kini sa CWC nga adunay sapaw nga tubo	Giunsa kini ipahayag sa PO / mga drowing
Ipahilayo ang mga anode sa mga zone sa sumpay sa uma	Ang mga lutahan sa uma nagkinahanglan og limpyo nga agianan alang sa welding, NDT, ug field joint coating; anodes sa duol naghimo clearance ug sapaw panagbangi	Walay anode sulod sa - mm/m sa field joint / girth weld zones(distansya kada disenyo sa proyekto)
Ipahilayo ang mga anode sa konkretong-libre nga mga tumoy / mga transisyon sa katapusan	Ang mga tumoy sa CWC mao ang pinakataas nga handling ug repair zone; ang dili maayo nga pagbutang makadugang sa spalling ug mohinay sa-pagbutang	Walay anode attachment sa CWC transition ug konkreto nga-libre nga katapusan nga gitas-on (estado cutback gitas-on kada spec)
Ipasabot ang roller/tensioner contact zones isip "dili-go"	Ang mga roller/stinger mahimong makadugmok sa mga kable o maka-epekto sa mga lawas sa anode atol sa pagbira-sa/pagbutang	Walay anod sa mga ekipo nga contact bands (giila pinaagi sa lay method)
Likayi ang mga suporta, liko, ug taas nga-stress handling point	Ang mga clamp, sling, ug mga suporta kasagarang motugpa duol sa mga likoanan/suporta nga mga punto; anodes didto unang naigo	Walay pag-instalar sa anode sa mga suporta / bends / pagdumala sa mga punto sa pag-angat (matag drowing)
Tagda ang gilay-on isip "tinuyo sa disenyo + pagsusi sa pagkatukod"	Ang gilay-on sa CP kinahanglan nga makatagbaw sa disenyo, apan ang katapusan nga pagbutang kinahanglan nga mabuhi sa pagtukod	Gilay-on kada disenyo sa CP; katapusan nga layout nga mapamatud-an batok sa field joint map ug handling plan sa dili pa ang coating/dispatch

Kontaka karon

FAQ

Q 1 - Giunsa nimo pagpugong ang mga isyu sa kuryente kung ang mga anode na-install sa mga konkretong giputos nga timbang nga mga tubo?

A: Kaykonkreto nga gibug-aton nga adunay sapaw nga mga tubo, ang plano sa pag-instalar kinahanglan nga maglakip sa mga probisyon aron mapugnganelektrikal nga kontak tali sa mga anod ug konkretong reinforcement, ug kini kinahanglan nga hisgutan sa IPS/ITP. (Gihisgotan sa giya sa DNV kini nga panginahanglan alang sa mga konkreto nga adunay sapaw nga mga tubo ug ihigot kini sa pamaagi / pagplano sa inspeksyon.)

Q 2 - Unsa ang kinahanglan nga iapil sa pamaagi sa pag-instalar sa anode?

A: saktopamaagi sa pag-instalar sa anodekasagarang gisulat isip IPS/ITP-andam nga han-ay sa trabaho nga naglangkob sa resibo/pagdumala/pagtipig sa mga anod, detalyadong mga drowing sa pag-instalar (nga adunay mga pagtugot), pag-inspeksyon/pagsulay sa fastening, ug pagdokumento sa mga rekord. Kini nga "procedure spec" nga pamaagi klaro nga gitawag sa DNV nga giya alang sa submarine pipelines.

P 3 - Unsa nga mga dokumento ang kinahanglan nga adunay pag-instalar sa anode (alang sa pagdawat ug pagbalhin)?

Kung gipiho sa PO/ITP, ang kasagarang turnover nga mga butang naglakip sa:isip-gitukod nga listahan sa lokasyon sa anode/ID, lista sa inspeksyon sa pag-instalar/pag-fasten, ug bisan unsang gikinahanglanrekord sa pagsulay sa pagpadayon/pagsukolapil ang pag-ayo sa coating/pag-usab-mga log sa pagsulay kung gihimo ang pag-ayo. Gipasiugda sa giya sa mga sumbanan ang pagtipig sa mga drowing sa pag-install, pag-inspeksyon/pagsulay, ug mga rekord isip bahin sa dokumentado nga pakete.
